Для процесса фотосинтеза растениям необходим свет и углекислый газ (CO2). При недостаточном содержании CO2 в теплице снижается качество и урожайность выращиваемой культуры. Обычно для подачи дополнительного CO2 в теплицу используют отходящие дымовые газы котельных или когенерационные установки. Также используется CO2 в жидком виде, как отдельно, так и в сочетании с дымовыми газами. Для доставки в теплицу воздуха насыщенного CO2 требуются транспортные вентиляторы и распределительные трубопроводы, при этом необходимо как можно более равномерно распределить CO2 по всей площади теплицы. Поэтому при конструировании системы подачи CO2 важно провести детальный расчет и учесть различные факторы.
Влияние на проект
Так, например, объем транспортируемого газа зависит от его источника. Объем дымовых газов от сжигания одного кубического метра природного газа отличается от объема дымовых газов при использовании когенерационной установки. Поскольку в когенерационной установке образуется большее количество избыточного воздуха, то для производства того же объема углекислого газа потребуется большее количество дымовых газов, что, в свою очередь, повлияет на диаметр трубопровода.
Для проектирования распределительного трубопровода важно учитывать и конструкцию теплицы. Играет роль не только площадь теплицы и расстояния, но и наличие в теплице скошенных углов и, которые требуют установки дополнительных отводов в трубопроводе, что в свою очередь увеличивает потери давления в трубах и требует использования более мощных транспортных вентиляторов.
За рубежом теплицы часто строят на возвышенностях, например, в Мексике теплицы устанавливают на высоте до 2,5 км над уровнем моря. Так как воздух на такой высоте содержит меньше кислорода, то для сжигания номинального объема природного газа его потребуется больше, поэтому и распределительный трубопровод должен быть рассчитан на транспортировку больших объемов дымовых газов.
Собственное программное обеспечение
При проектировании трубопровода всегда отталкиваются от конкретного проекта. Специалисты Zantingh разработали для этого специальное программное обеспечение. Для выполнения точных расчетов, в первую очередь, требуется чертеж здания теплицы, предпочтительнее ― в виде файла AutoCAD с известными размерами. Кроме того, важно располагать верными исходными данными: какая культура выращивается в теплице, какая для данной культуры стандартная дозировка, а также предпочтения в отношении размещения трубопровода, например, по центральному ряду или вдоль стен. При отсутствии предпочтений мы всегда выбираем вариант, который представляется нам наиболее эффективным. В наши дни трубы часто прокладывают под землей. В этом случае они должны иметь уклон, чтобы конденсат, содержащийся в дымовых газах, выводился надлежащим образом. Для этого применяют специальные дренажи и откачивающие насосы.
При использовании дымовых газов стандартная дозировка выражается в кубических метрах природного газа на гектар тепличной площади в час. При использовании CO2 в жидком виде за основу расчетов берется объем воздуха, необходимый для подачи CO2 в теплицу. Также возможна комбинация обоих методов.

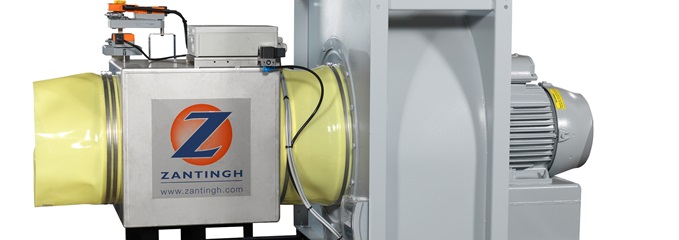

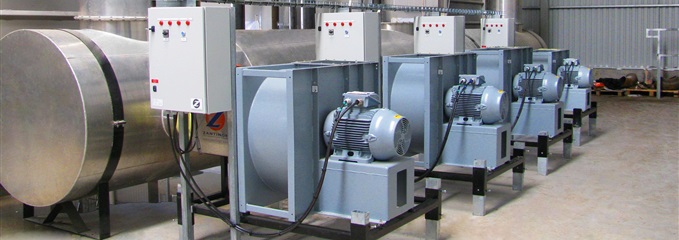

Zantingh работает только с высокоэффективными транспортными вентиляторами. При необходимости вентиляторы оснащаются двигателями с частотным регулированием. Высокоэффективный вентилятор позволяет добиться лучших результатов (расхода воздуха и давления) при минимально возможном расходе электроэнергии. Благодаря этому во многих случаях мы можем работать с двигателями меньшей мощности и трубопроводами меньшего диаметра, что дает значительную экономию средств в проектах с теплицами больших площадей.
Посетите стенд компании Zantingh на Greentech (стенд 12.316), чтобы получить информацию о наших вентиляторах и расчетах подачи СО2.
