Een Zantingh rookgascondensor wordt geplaatst tussen de ketel en de schoorsteen. De condensor haalt warmte terug uit rookgassen van aardgasgestookte overdrukketels. Daarmee verlaagt u het gasverbruik en verhoogt u het rendement van uw verwarmingsinstallatie.
Bij lage retourwatertemperaturen brengen wij de rookgassen onder het dauwpunt van ongeveer 58 graden Celsius. Daardoor wordt niet alleen de voelbare warmte benut, maar ook de latente warmte die vrijkomt bij condensatie. Dit zorgt voor een maximaal thermisch rendement.
Een Zantingh rookgascondensor haalt warmte uit rookgassen met een hoog rendement en blijft tegelijk praktisch in gebruik. We berekenen het verwarmend oppervlak op basis van de rookgasstroom van uw ketel, zodat de warmte goed wordt overgedragen aan het retourwater. De verticale wisselaaropbouw beperkt vervuiling en houdt onderhoud overzichtelijk. Roestvrij staal in het wisselaarblok en de omkasting maakt de condensor geschikt voor langdurig gebruik onder zware omstandigheden. Daarbij leveren we de condensor compleet met de onderdelen die nodig zijn voor bewaking, beveiliging en montage. Zo krijgt u een installatie die doet wat nodig is en past bij de werking van uw ketelhuis.
Toepassing
Aardgasgestookte overdrukketels
Vermogensbereik
Tot circa 20 MW
Maximale rookgastemperatuur
240 graden Celsius
Maximale watertemperatuur
90 graden Celsius
Werkdruk
standaard 3 bar, optioneel 6 bar
Rookgasinlaat
Vierkante flens
Rookgasuitlaat
Ronde aansluiting
Wisselaarpositie
Verticaal
De condensor heeft een compacte opbouw en wordt geleverd met verstelbare poten voor plaatsing in het ketelhuis. Inspectieluiken maken controle en reiniging mogelijk. Zo blijft de rookgascondensor bereikbaar voor onderhoud en blijft de installatie doen wat nodig is.
Lees meer over onze serviceHighlight project
Vind hier uw specialist die u verder kunt helpen.
De verticale plaatsing van het wisselaarblok helpt vervuiling te beperken. Het condensaat loopt langs het wisselaaroppervlak naar beneden en voert vervuiling mee af. Daardoor blijft de condensor goed functioneren en blijft onderhoud overzichtelijk.

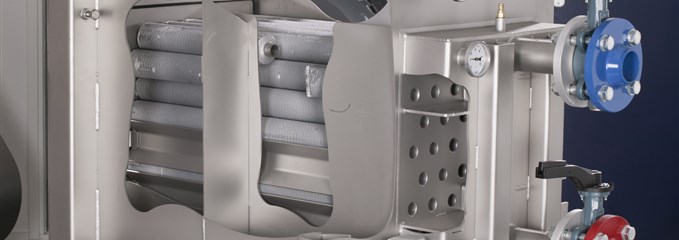

De compacte opbouw vraagt weinig ruimte in het ketelhuis. Inspectieluiken maken controle en reiniging mogelijk, zowel rookgaszijdig als waterzijdig.

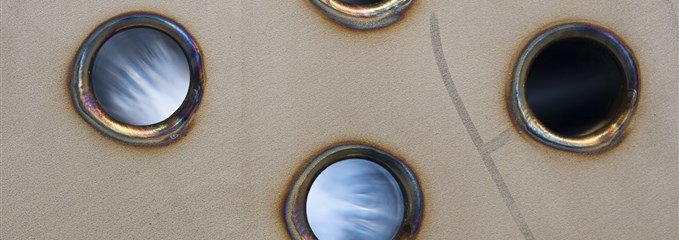

Een rookgascondensor krijgt te maken met condensaat. Daarom past Zantingh roestvrij staal toe in de buizen van het wisselaarblok en in de volledige omkasting. Dat maakt de condensor bestand tegen agressief condensaat en geschikt voor langdurig gebruik achter aardgasgestookte ketels, ook onder zware omstandigheden.
Een Zantingh rookgascondensor wordt compleet geleverd met de onderdelen die nodig zijn voor bewaking, beveiliging en montage. Denk aan in- en uitlaatthermometers voor rookgas en water, een maximaalthermostaat, een rookgaszijdige drukschakelaar, een overstortventiel voor waterzijdige beveiliging, een eindschakelaar op de rookgasklep, ontluchters, aftappers en verstelbare poten voor plaatsing en montage.
De rookgascondensor kan worden uitgevoerd met een geïntegreerde wisselklep en een omloopkanaal. Daarmee kan de rookgasstroom worden geleid op basis van de bedrijfssituatie. Bij stoken op olie kan het rookgas via de bypass worden afgevoerd.
Voor automatische klepbediening is een servo-aandrijving mogelijk. Ook kunnen keerschotten worden afgestemd op hoge en lage waterstromen, zodat de condensor past bij de werking van de installatie.
Zantingh rookgascondensors zijn geschikt voor gesloten CV-systemen. Een condensaatsifon voorkomt rookgaslekkage via de condensafvoer.
De beveiligingen van de condensor kunnen worden opgenomen in het voorwaardencircuit van de brander. Daarmee wordt de brander alleen vrijgegeven wanneer de condensor en de bijbehorende beveiligingen in de juiste bedrijfstoestand staan. De condensor is uitgerust met druk- en temperatuurbeveiliging.
